Ddigital-Forensics-Lab-4

发表于 2024-04-05 分类于计算机取证学

实验目的

1、了解 FAT 文件系统的工作原理。
2、依据 FAT 文件系统的残留元数据恢复已删除的文件。

实验环境

使用名为"thumbimage_fat.dd"的镜像文件，将其复制到实验环境 kali 中。

实验步骤

Task1

输入 mmls thumbimage_fat.dd 指令进行磁盘分析：

运行程序得到的结果

第一个分区	属性
在扇区中起始位置	0x0000000097
分区中的扇区数	2482223
分区大小（MB）	121.25 MB
分区类型	Win95 FAT32（0x0b）

Task2

使用 dd if=thumbimage_fat.dd of=partition1.dd bs=512 skip=96 count=2482223 指令将第一个分区复制到新的文件中。其中，if=thumbimage_fat.dd指定输入文件为 "thumbimage_fat.dd"，of=partition1.dd指定输出文件为 "of=partition1.dd"，bs=512表示每次读取512字节，skip=96表示跳过前96个扇区，count=2482223表示读取2482223个扇区。

运行程序得到的结果

Task3

输入 hexdump -C partition1.dd -n 1024 指令来分析第一个分区的引导扇区：

运行程序得到的结果

   00000000  eb 58 90 4d 53 44 4f 53  35 2e 30 00 02 02 ac 18  |.X.MSDOS5.0.....|
   00000010  02 00 00 00 00 f8 00 00  3f 00 ff 00 61 00 00 00  |........?...a...|
   00000020  9f c9 03 00 aa 03 00 00  00 00 00 00 02 00 00 00  |................|
   00000030  01 00 06 00 00 00 00 00  00 00 00 00 00 00 00 00  |................|
   00000040  80 00 29 b9 d3 3d ae 4e  4f 20 4e 41 4d 45 20 20  |..)..=.NO NAME  |
   00000050  20 20 46 41 54 33 32 20  20 20 33 c9 8e d1 bc f4  |  FAT32   3.....|
   00000060  7b 8e c1 8e d9 bd 00 7c  88 4e 02 8a 56 40 b4 41  |{......|.N..V@.A|

1、FAT 版本:从引导扇区的 0x52 偏移处可以看到 "FAT32 " 字符串,说明这是一个 FAT32 文件系统。

2、保留扇区的大小:从引导扇区的 0x0E 偏移处可以看到保留扇区的数量是 0x18ac,也就是 6316 个扇区。

3、FAT0 的位置:从引导扇区的 0x0E 偏移处可以看到 FAT 区的起始扇区号是 0x18ac,也就是FAT0之前共有6316个扇区，即FAT0的起始地址是第6316个扇区。从引导扇区的 0x16 偏移处可以看到 FAT 表的扇区数是 0x000003aa,也就是每个FAT拥有 938 个扇区，因此FAT0的结束地址为第7253个扇区，因此FAT0的位置为6316-7253个扇区。

4、FAT 的备份数量:从引导扇区的 0x10 偏移处可以看到 FAT 表的备份数是 0x02,也就是 2 个备份。

5、根目录的位置:从引导扇区的 0x2C 偏移处可以看到根目录的起始簇号是 0x00000002,也就是第 2 个簇。从引导扇区的0x0D 偏移处可以看到有 2 个FAT。从引导扇区的 0x0E 偏移处可以看到 FAT 区的起始扇区号是 0x18ac,也就是FAT0之前共有6316个扇区，即FAT0的起始地址是第6316个扇区。从引导扇区的 0x16 偏移处可以看到 FAT 表的扇区数是 0x000003aa,也就是每个FAT拥有 938 个扇区。因此根目录的起始地址为6316 + 938 * 2 = 8192，即第8192个扇区。因此根目录的位置为第2簇，第8192-8193个扇区。

6、簇的大小:从引导扇区的 0x0D 偏移处可以看到每个簇的扇区数为 0x02，也就是 2，每个扇区的大小为 512 kb，因此簇的大小为 1 kb（1024 bytes）。

7、数据区的位置:从根目录 8192。因此数据区的起始位置为第8192个扇区，结束位置为第 248222 个扇区。总簇数为（248222-8192）/2=120015，因此数据区的位置为第 2-120017 个簇。

8、卷标签:从引导扇区的 0x47 偏移处可以看到卷标签是 "NO NAME "。

9、文件系统的扇区数:从引导扇区的 0x20 偏移处可以看到总扇区数是 0x0003c99f,也就是 248223 个扇区。

参考文章

后来发现了另一种方法（在实验2中）：

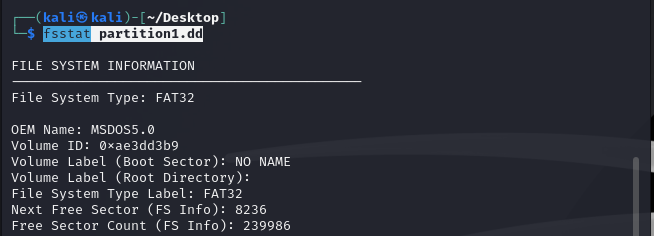

输入指令 fsstat partition1.dd：

运行程序得到的结果

FILE SYSTEM INFORMATION
--------------------------------------------
File System Type: FAT32

OEM Name: MSDOS5.0
Volume ID: 0xae3dd3b9
Volume Label (Boot Sector): NO NAME
Volume Label (Root Directory):
File System Type Label: FAT32
Next Free Sector (FS Info): 8236
Free Sector Count (FS Info): 239986

Sectors before file system: 97

File System Layout (in sectors)
Total Range: 0 - 248222
* Reserved: 0 - 6315
** Boot Sector: 0
** FS Info Sector: 1
** Backup Boot Sector: 6
* FAT 0: 6316 - 7253
* FAT 1: 7254 - 8191
* Data Area: 8192 - 248222
** Cluster Area: 8192 - 248221
*** Root Directory: 8192 - 8193
** Non-clustered: 248222 - 248222

METADATA INFORMATION
--------------------------------------------
Range: 2 - 3840502
Root Directory: 2

CONTENT INFORMATION
--------------------------------------------
Sector Size: 512
Cluster Size: 1024
Total Cluster Range: 2 - 120016

FAT CONTENTS (in sectors)
--------------------------------------------
8192-8193 (2) -> EOF
8194-8211 (18) -> EOF
8214-8237 (24) -> EOF

从输出结果中可以直接得出：

1、FAT版本：FAT32。

2、保留扇区的大小：6316个扇区。

3、FAT0的位置：6316-7253个扇区。

4、FAT的备份数量：2个备份。

5、根目录的位置：第2个簇，第8192-8193个扇区。

6、簇的大小：1 kb（1024 bytes）。

7、数据区的位置：第 2-120017 个簇。

8、卷标签：NO NAME。

9、文件系统的扇区数：248223个扇区。

Task4

输入 stat -c '%b %s' readme.txt 指令获取 readme.txt 文件的信息，其中 %b4 获取 readme.txt 的文件扇区数，%s 获取 readme.txt 的文件大小。

运行程序得到的结果

1、文件大小（十进制）单位：8827。

2、起始簇号（十进制）：3。

3、起始扇区地址（十进制）。注意，需要将簇号转换为扇区地址：8194。

4、分配给文件"readme.txt"的簇数：扇区数为18，一个簇包含两个扇区，因此簇数为9。

5、分配给文件"readme.txt"的扇区数：18。

6、按顺序列出分配给文件"readme.txt"的簇链：3，4，5，6，7，8，9，10，11。

Task5

1、输入 cd /mnt 指令切换到/mnt 目录，并输入 sudo mkdir forensics 指令创建一个名为"forensics"的目录。

2、输入 sudo mount -o rw /home/kali/Desktop/partition1.dd /mnt/forensics 指令将第二题提取的 FAT 分区挂载到具有读写访问权限的/mnt/forensics 目录下。

运行程序得到的结果

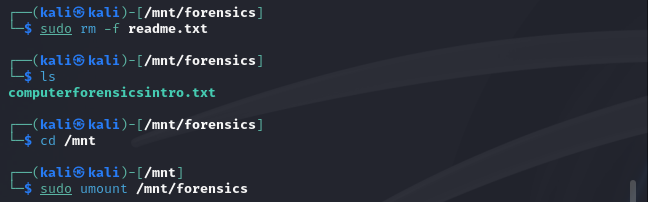

3、输入 cd /mnt/forensics 指令切换到"/mnt/forensics"目录，然后输入 sudo rm -f readme.txt 指令删除 readme.txt 文件。

4、输入 sudo umount /mnt/forensics 指令卸载已挂载的 FAT 分区。

运行程序得到的结果

Task6

步骤：

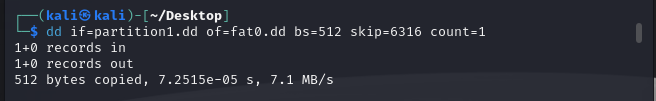

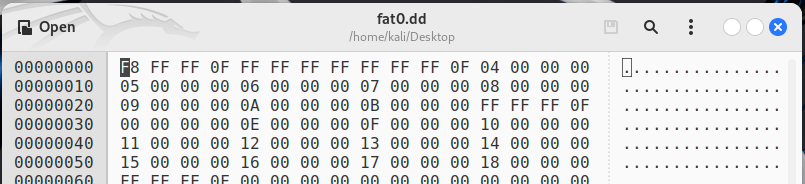

1、输入 dd if=partition1.dd of=fat0.dd bs=512 skip=6316 count=1 指令将 partition1.dd 的 fat0 的部分存储到 fat0.dd 文件中，输入 ghex fat0.dd 修改为下图所示：

运行程序得到的结果

2、输入 dd if=partition1.dd of=rootdir.dd bs=512 skip=8192 count=1 指令将 partition1.dd 的第3个簇的部分存储到 rootdir.dd 文件中，输入 ghex rootdir.dd 修改为下图所示：

运行程序得到的结果

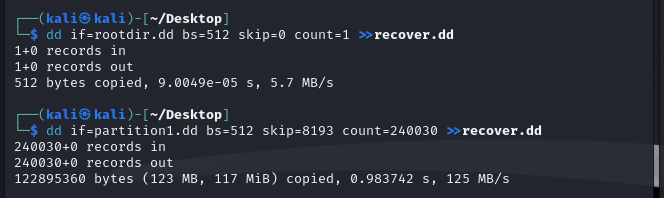

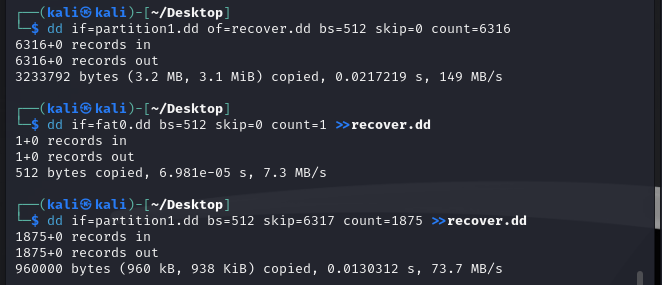

3、输入 dd if=partition1.dd of=recover.dd bs=512 skip=0 count=6316 ；
dd if=fat0.dd bs=512 skip=0 count=1 >>recover.dd ；dd if=partition1.dd bs=512 skip=6317 count=1875 >>recover.dd ；dd if=rootdir.dd bs=512 skip=0 count=1 >>recover.dd ；dd if=partition1.dd bs=512 skip=8193 count=240030 >>recover.dd 指令，将所有文件整合在一起。

运行程序得到的结果

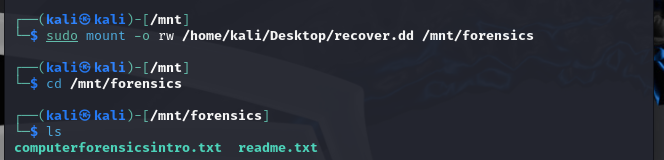

4、输入 sudo mount -o rw /home/kali/Desktop/recover.dd /mnt/forensics 将 recover.dd 挂载到 /mnt/forensics 目录下；输入 cd /mnt/forensics 进入到该目录下；输入 ls 发现readme.txt 文件已经恢复。

运行程序得到的结果
